Pápay Zsolt:
JELALAK MÉRÉS ÉS SZINTÉZIS
Mûegyetemi
Kiadó, 1996 ( Azonosító:
55026 )

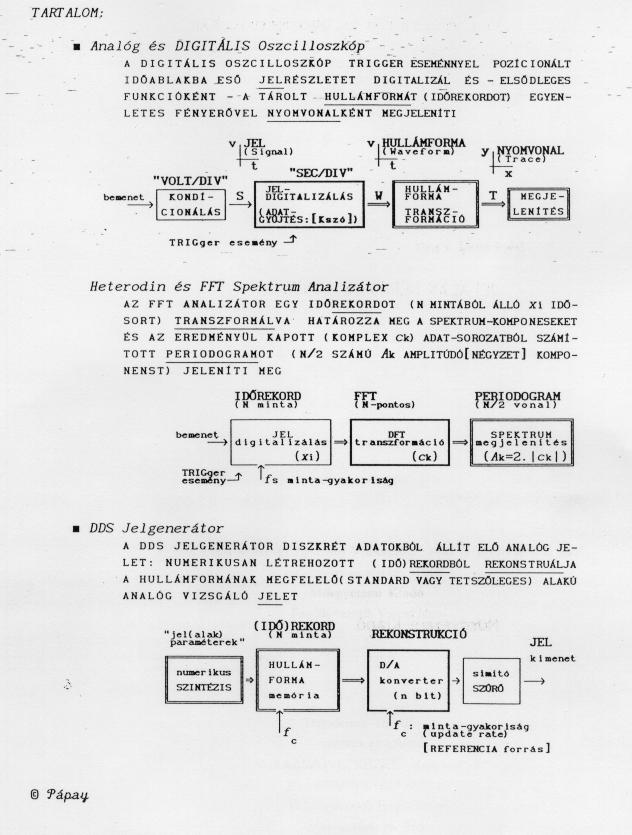

Analóg és
DIGITÁLIS oszcilloszkóp
Heterodin és
FFT spektrumanalizátor
DDS jelgenerátor
Analóg és DIGITÁLIS oszcilloszkóp
Az oszcilloszkóp az interaktív jelanalízis alapeszkõze. "Mûködni" engedi a megfigyelõ (ember) hasonlíthatatlan összefüggéskeresõ, alakfelismerõ és lényegkiemelõ képességét. A jeltárolás, az automatikus paramétermérés és jelfeldolgozás, a közvetlen mérõrendszerbe integrálás révén növekvõ teret nyer a digitális oszcilloszkóp. (A Függelék a dinamikus minõsítéshez ad útmutatót.)Analóg oszcilloszkóp ( ART )
Katódsugárcsõ (CRT), osztásvonalak
Bemenet (függõleges kitérítés)
Idõalap (vízszintes eltérítés)
Indítás (trigger), Kettõs (késleltetett) idõalap
DIGITÁLIS oszcilloszkóp ( DSO )
Alapstruktúra: jel, hullámforma, nyomvonal
Mintavételi eljárások
Valós-idejû mintavétel ( RTS )
Ekvivalens-idejû mintavétel ( ETS, ismétlõdõ jel )
Szekvenciális (szinkron), véletlen (aszinkron)
Rekonstrukciós eljárások
Kompresszió, interpoláció
Feladatok
Függelék:
Interpoláció ( SINC, LINeáris )
Keskenysávú mintavételi tétel
"Görbe(szinusz) illesztés" teszt: effektív bitszám
"Hisztogram" teszt: differenciális nemlinearitás
Impulzus paraméterek,
Analóg sávszélesség és felfutási idõ, mérõfej
Effektív felfutási idõ
Használható sávszélesség, apertúra hiba
Angol kulcsszavak
"Test your knowledge of DSO"
hp54600 DSO / hp34810A BenchLinkScope
Heterodin és FFT spektrumanalizátor
"Ugyanazt (az információt) másképp" jeleníti meg a spektrális felbontás, a dinamikus jelek frekvencia tartománybeli elemzése. Diszkrét adatokkal operáló, alapsávi jelek vizsgálatára alkalmas eljárása a DFT, illetve ennek gyors számítási módszere: az FFT. Jellemzõit, valós-idejû mûködésének frekvencia határát a digitalizálás és a processzálás növekvõ teljesítõképessége javítja. (A Függelék összegzi az FFT spektrumszámítás alapjait.)Frekvencia"ablak"
Felbontás ( RBW ), dinamika ( SFDR )
Heterodin analizátor (elektronikusan "hangolt"szûrõ)
Transzponálás (RF fokozat), KF szûrõ
Detektor, video szûrõ
FFT analizátor (numerikus szûrõ"sorozat")
Alapstruktúra: idõrekord, FFT, periodogram
Átfogás beállítás
Alapsávi analízis
Sávszelektív analízis
Valós-idejú mûködés
Feladatok
Függelék:
Harmónikus ( Fourier-sor ) modell
Modulációs tétel (keverés)
Mintavétel, kontrollált hasonmás
Átlapolás-gátló szûrõ ( AAF )
Eltolási tétel (kvadratúra keverés)
DFT "szûrõ" ( spektrum szivárgás, amplitúdó hiba )
Szelektivitás módosítás: idõ-ablak
Angol kulcsszavak
hp54657A FFT (hp54600 DSO module)
A jelforrások "új hulláma" közvetlen digitális szintézisre (DDS) alapozva generál programozható paraméterû, tetszõleges (ARBitrary) alakú, analóg vizsgáló jelet. A diszkrét adatok korlátozzák a spektrumot, kritikus a digitál-analóg átalakító (DAC) és a simító szûrõ (AIF) teljesítõképessége. (A Függelék a spektrális tisztaság elemzéséhez ad útmutatót.)Alapstruktúra: idõrekord, rekonstrukció, jel
Numerikusan kontrollált oszcillátor ( NCO )
Táblázat olvasás fázis-akkumulátorral
Digitális moduláció
Négyszögjel elõállítása
ARB generátor
Szegmentált memória
Hullámforma szerkesztés ("szoftver teszi a mûszert")
Feladatok
Függelék:
hp33120A ARB gen / hp34811A BenchLinkArb
példák: multiszinuszos jel, Gauss fehér-zaj
ad7008 NCO
Diszkrét idejû kontra folytonos idejû szinusz
Numerikus torzítás ( algoritmikus nemlinearitás )
Amplitúdó kvantálás, fázis csonkítás
"Rekurzív" oszcillátor
sin(x)/x spektrum torzítás
Simító szûrõ ( AIF )
Impedancia illesztés
Angol kulcsszavak
