BMEVIHIMA07

Mobil és vezeték nélküli hálózatok

Előadások anyaga témakörök szerint (pdf)

Mobil hálózatok backhaul hálózatával kapcsolatos követelmények és megfontolások

IP,IP/MPLS és alkalmazásuk a backhaulban

Egy hálózati példa az IP/MPLS backhaul illusztrálására (bonus track :-)

Hálózatvédelem, hibamenedzsment és rendelkezésreállási elemzés

QoS alapok áttekintése

Kiegészítő összefoglalók az előadásanyagokhoz (routing, switching, QoS - pdf)

Network Layer

Link Layer

Multimedia_and_QoS

Az előadások témaköreihet kapcsolódó irodalmak

Mobil backhaul általános vonatkozások

    I. Backhaul követelmények

        a) NGMN Optimised Backhaul Requirements, 2008 (tárolt változat)

        b) NGMN LTE Backhauling Deployment Scenarios, 2011, (tárolt változat)

        c) Andy Sutton: Building a better backhaul, Engineering & Technology June 2011, (tárolt változat)

    II. Mobil backhaul áttekintések

        a.) Orawan Tipmongkolsilp, Said Zaghloul and Admela Jukan: The Evolution of Cellular Backhaul Technologies: Current Issues and Future Trends,

             IEEE COMMUNICATIONS SURVEYS & TUTORIALS, VOL. 13, NO. 1, FIRST QUARTER 2011 (tárolt változat)

        b) A NEW ERA OF MOBILE BACKHAUL, Alcatel Application Note, 2012 (tárolt változat)

        c) Z. Ghebretensaé, J. Harmatos, K. Gustafsson:  Mobile Broadband Backhaul Network Migration from TDM to Carrier Ethernet,

            IEEE Communications Magazine, October 2010 (tárolt változat)

IP/MPLS

1. IP/MPLS

   1. Technical White Paper for Seamless MPLS Networking, HUAWEI 2010,  tárol változat, link csak a BME hálózatból

   2. Nir Daube, Improving end-to-end network scalability and resilience with MPLS at the edge, Telco Systems BATM white paper 2012, tárol változat, link csak a BME hálózatból

   3. Isaias Martinez-Yelmo et al., Multicast Traffic Aggregation in MPLS-Based VPN Networks,IEEE Communications Magazine, October 2007 , tárol változat, link csak a BME hálózatból

2. IP/MPLS TE

   1. Paul Brittain, Adrian Farrel, MPLS TRAFFIC ENGINEERING: A CHOICE OF SIGNALING PROTOCOLS, Data Connection white Paper 2000, tárol változat, link csak a BME hálózatból

   2. Virtual Leased Line Services Using Cisco MPLS DiffServ-Aware Traffic Engineering, Cisco white paper 2002, tárol változat, link csak a BME hálózatból

QoS

1.  J. SOLDATOS, E. VAYIAS, G. KORMENTZAS: ON THE BUILDING BLOCKS OF QUALITY OF SERVICE IN HETEROGENEOUS IP NETWORKS, IEEE Communications Surveys, Vol 7, No 1, Q1 2005, tárolt változat

2. D.VALI,S. PASKALIS, L. MERAKOS, A. KALOXYLOS: A SURVEY OF INTERNET QOS SIGNALING, IEEE Communications Surveys, Vol 6, No 4, Q4 2004, tárolt változat

3. S.WRIGHT, ADMISSION CONTROL IN MULTI-SERVICE IP NETWORKS: A TUTORIAL, IEEE Communications Surveys, Vol 9, No 2, Q2 2007, tárolt változat

4. Ch. Semeria: Supporting Differentiated Service Classes, Queue Scheduling Disciplines, Juniper White Paper 2001, tárolt változat

5. Traffic Classification, Cisco WAN and Application Optimization Solution Guide, Chapter 5, tárolt változat

6. DIFFSERV—THE SCALABLE END-TO-END QUALITY OF SERVICE MODEL, Cisco White Paper, 2005, tárolt változat

7. QoS Support in MPLS Networks, MPLS Forum White Paper, May 2003, tárolt változat

   További források a témakörhöz

   • G. Huston előadása a QoS megoldások értékelésésről: slide-ok,  előadás videó RIPE65, 24-28 Sept 2005, Amsterdam

   •  J. Zhang, N,. Ansari: On Assuring End-to-End QoE inNext Generation Networks: Challenges and a Possible Solution, IEEE Com, Mag., July 2011, tárolt változat

   • M.Welzl, L.Franzens, M.Mühlhäuser: Scalability and Quality of Service:A Trade-off?, IEEE Com. Mag. June 2003, tárolt változat

Szolgáltatói kategóriájú Ethernet

1. Ethernet összefoglalók

   • Rute C. Sofia, A Survey of Advanced Ethernet Forwarding Approaches, IEEE COMMUNICATIONS SURVEYS & TUTORIALS, VOL. 11, NO. 1, FIRST QUARTER 2009, tárolt változat, link csak BME hálózatból (Megjegyzés: a "VI. CONNECTION-ORIENTED ETHERNET APPROACHES "fejezet "C. T-MPLS"pontja helyett lásd az MPLS-TP alatti irodalmakat)
   • Jörg Sommer, Sebastian Gunreben, Frank Feller, Martin K¨ohn, Ahlem Mifdaoui, Detlef Saß, and Joachim Scharf, Ethernet – A Survey on its Fields of Application, IEEE COMMUNICATIONS SURVEYS & TUTORIALS, VOL. 12, NO. 2, SECOND QUARTER 2010, tárolt változat, link csak BME hálózatból
2. Ethernet szolgáltatások
   • Raplh Santitoro, Metro Ethernet Services - A Technical Overview, Metro Ethernet Forum White Paper 2003, tárolt változat, link
   • Delivering Ubiquitous Ethernet Services using an Array of Access Technologies, Metro Ethernet Forum White Paper 2009, tárolt változat, link
   • The Role of Carrier Ethernet in Business Applications, MEF Positioning Paper 2012, tárolt változat, link
3. Szinkron Ethernet
   • Jean-Loup Ferrant et al., Synchronous Ethernet: A Method to Transport Synchronization, IEEE Communications Magazine, September 2008, tárolt változat, link csak BME hálózatból

   • Kenneth Hann, Sébastien Jobert, Silvana Rodrigues, Integrated Devices Technology Synchronous Ethernet to Transport Frequency and Phase/Time, IEEE Communications Magazine August 2012, tárolt változat, link csak BME hálózatból

   • Packet Synchronization over Carrier Ethernet Networks for Mobile Backhaul, MEF Positioning Paper 2012, tárolt változat, link csak BME hálózatból
   • Synchronous Ethernet: Achieving High-Quality Frequency Distribution in Ethernet NGNs, Cisco White Paper 2008, tárolt változat, link

Vezetékes hozzáférési technológiák

    Irodalmak gyűjteménye (DSL és PON témakörökben) Broadband Forum Technical Reports http://www.broadband-forum.org/technical/trlist.php,

    Összefoglalók:

• R. Zhao et al.: Creating a brighter future: Broadband Access Technologies White Paper, Fibre to the Home Council Europe, 2012, tárolt változat,

• The State of the Art and Evolution of Cable Television and Broadband Technology, CTC Study, 2013, tárolt változat

• Pauline Rigby (ed.): New FTTH-based Technologies and Applications, Fibre to the Home Council Europe, www.ftthcouncil.eu, tárolt változat

Forgalmi modellezés és tervezés (Dr Telek Miklós - 2015)

• TELETRAFFIC ENGINEERING HANDBOOK ITU{D SG 2/16 & ITC Draft 2001-06-20

• John Evans, Clarence Filsfils: Deploying IP and MPLS QOS for Multiservice Networks

Hálózatmenedzsment

1. TMN
   1.  Aiko Pras, Network Management Architectures, CTIT Ph.D-thesis, 1995 I. rész tárolt változat
   2. Aiko Pras, Bert-Jan van Beijnum, Ron Sprenkels Introduction to TMN, CTIT Technical Report 1999, tárolt változat
   3. Telecommunications Management Network (TMN), IEC Brief Tutorial, tárolt változat
   4. Element Management Sytem (EMS), IEC Brief Tutorial, tárolt változat
   5. Operations Support System (OSS), IEC Brief Tutorial, tárolt változat



2. IP/MPLS OAM

1. H. Lohne, J. Vea, Mechanisms for OAM on MPLS, in large IP backbone networks, MSc Thesis, 2002, tárolt változat

2. D. Cavendish et. al., Operation, Administration, and Maintenance in MPLS Networks, IEEE Communications Magazine October 2004, , tárol változat, link csak BME hálózatból
3. Luyuan Fang et. al., LDP Failure Detection and Recovery, IEEE Communications Magazine October 2004, , tárol változat, link csak BME hálózatból
4. R. Aggarwal, OAM Mechanisms in MPLS Layer 2 Transport Networks, IEEE Communications Magazine October 2004, tárol változat, link csak BME hálózatból

Rendelkezésreállás modellezése

• L Jereb: Network Reliability: Models, Measures and Analysis, In: Proceedings of the 6th IFIP Workshop on Performance Modelling and Evaluation of ATM Networks. Konferencia helye, ideje: Ilkley, Anglia, 1998.07.20-1998.07.22. Ilkley: pp. 1-10. tárolt változat

• L Jereb, T Jakab, F Unghváry: Availability Analysis of Multi-Layer Optical Networks, JOURNAL OF OPTICAL NETWORKING 3: pp. 84-95. (2002) tárolt változat

Integrált mobil backhaul hálózati kép

• Orawan Tipmongkolsilp, Said Zaghloul and Admela Jukan: The Evolution of Cellular Backhaul Technologies: Current Issues and Future Trends, IEEE COMMUNICATIONS SURVEYS & TUTORIALS, VOL. 13, NO. 1, FIRST QUARTER 2011, tárolt változat
• A NEW ERA OF MOBILE BACKHAUL FLEXIBLE, SCALABLE, SIMPLIFIED BACKHAUL FOR HETEROGENEOUS NETWORKS, Alcatel Application Note, tárolt változat
• Stanley Chia, Max Gasparroni, and Patrick Brick: The next challenge for cellular networks: backhaul, IEEE Microwave Magazin, 2009, tárolt változat
• Zere Ghebretensaé, Janos Harmatos, Kåre Gustafsson: Mobile Broadband Backhaul Network Migration from TDM to Carrier Ethernet, IEEE Comm. Mag., Oct 2010, tárolt változat
• Andy Sutton: Building a better backhaul, Engineering & Technology June 2011, tárolt változat

• It all comes back to backhaul, Ericsson, 2014, tárolt változat

• BACKHAUL CONSIDERATIONS FOR LTE AND LTE-ADVANCED, Alcatel, 2013, tárolt változat

3. kzh 2016. május 11. kérdések és válaszok,

Elővizsga 2016. május 25. kérdések

1. vizsga 2016. június 1. kérdések

2. vizsga 2016. június 8. kérdések

Kiszárthelyi kérdések a vezetékes backhaul témakörből 2015 tavasz

• Mi a fronthaul és mi a backhaul szerepe, mi a különbség a két fogalom közt?

•  Adjon meg néhány lényeges követelményt, aminek meg kell felelnie a mobil backhaul hálózatnak? A követelményekhez adjon mobil technológiai példát.

•  Jellemezze röviden a pont-multipont mikrohullámú backhaul megoldást.

• Adjon meg és értelmezzen néhány szempontot a mobil backhaul technológia és topológia megválasztásához. A szempontok értékelésére adjon technológiai példát.

• Kapcsolatállapot alapú elosztott útvonalválasztás
  • Ismertesse és jellemezze röviden a kapcsolatállapot alapú elosztott útvonalválasztás működését!
  • Milyen okból milyen működési anomália jelenhet meg a kapcsolatállapot alapú útvonalválasztás során?

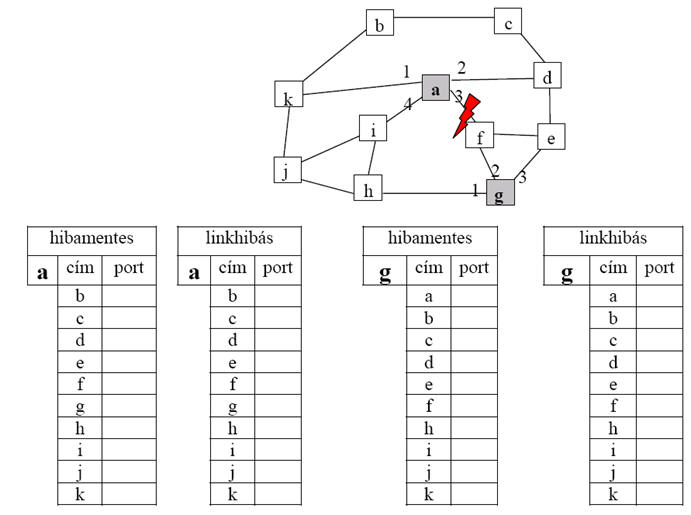

• OSPF alapú működés alapján (a linksúlyok egységnyiek) (10 pont)
  • Mit tartalmaz az a és a g pont routing táblája (az elérhető címek a routerek jelölései: a, b, … k, a számok:1,2…4, a portok, azonos költségű utak esetén a kisebb sorszámú interfészt választjuk)?
  • Hogyan módosulnak a routing táblák, ha az áthúzott link meghibásodik?

Kérdések a vezetékes backhaul témakörből a vizsgára készüléshez 2016 tavasz

1. Mobil backhaul követelmények

i.) Milyen alapvetõ szempontok alapján határozhatók meg a
mobil backhaullal szemben támasztott követelmények?

ii.) Hogyan befolyásolja a backhaulban alkalmazható technológiákkal
szemben támasztott követelményeket a kiszolgált mobil
technológia? (Adjon példákat is!)

iii.) Hogyan befolyásolja a meglévõ vezetékes hálózati környezet a
mobil backhaul megvalósítását?

iv.) Hogyan befolyásolják a backhaul megoldások a mobil hálózatok
üzemeltetésének és a mobil hálózatat szolgáltatásainak minõségét?


2. IP és IP/MPLS

i.) Hogyan támogatja az IGP (pl. OSPF) a hálózati szolgáltatások
fenntartását hálózati hibák (pl. linkhiba) esetén?
Miért szükségesek hálózatvédelmi megoldások (hibatûrõ hálózati
szolgáltatások) a mobil backhaul kialakításához?

ii.) Ismertesse röviden az SRLG (Shared Risk Link Group) fogalmát, és
szerepét a hibatûrõ szolgáltatások kialakításában?
Miért szükségesek hálózatvédelmi megoldások (hibatûrõ hálózati
szolgáltatások) a mobil backhaul kialakításához?

iii.) Az IP/MPLS milyen szolgáltatási képességei meghatározóak a
mobil backhaul kialakíása során?

iv.) Miért nem kézenfekvõ a garantál minõségû szolgáltatások
megvalósítása az IP és IP/MPLS hálózatokban?
Miért szükségesek garantált minõségû szolgáltatások a mobil
backhaul kiszolgálása során?

v.) Ismertesse, hogy milyen architekturálsi megoldások szolgálnak
a garantált minõségû szolgátlatások megvalósítására?
Miért szükségesek garantált minõségû szolgáltatások a mobil
backhaul kiszolgálása során?

3. Hálózatvédelem, hibamenedzsment, rendelkezésreállás

i.) Miért szükségesek hálózatvédelmi megoldások (védett hálózati
szolgáltatások) a mobil backhaul kialakításához?

ii.) Ismertessen és jellemezzen egy kiválasztott hálózatvédelmi alapsémát? Adjon technológiai példát az implementálására!

iii.) Mi a hibamenedzsment szerepe a hálózatüzemeltetésebn és milyen főbb funkciókra épül?

iv.) Mit ad meg a kiesési időarány, és hogyan becsülhető valós méretű hálózatok esetében?
